หน่วยผ่าตัดด้วยไฟฟ้า (ESU) เป็นอุปกรณ์ชิ้นสำคัญในขั้นตอนการผ่าตัดสมัยใหม่ ซึ่งเป็นวิธีการที่เชื่อถือได้และมีประสิทธิภาพในการตัดและแข็งตัวของเนื้อเยื่อ ในฐานะซัพพลายเออร์ชั้นนำด้านหน่วยผ่าตัดด้วยไฟฟ้า ฉันมักถูกถามเกี่ยวกับส่วนประกอบหลักที่ประกอบเป็นอุปกรณ์ที่ซับซ้อนเหล่านี้ ในบล็อกโพสต์นี้ ฉันจะเจาะลึกองค์ประกอบสำคัญของ ESU โดยอธิบายหน้าที่และความสำคัญขององค์ประกอบในการผ่าตัด
พาวเวอร์ซัพพลาย
แหล่งจ่ายไฟเป็นหัวใจสำคัญของหน่วยผ่าตัดด้วยไฟฟ้า โดยให้พลังงานไฟฟ้าที่จำเป็นสำหรับการทำงานของอุปกรณ์ ESU ส่วนใหญ่ทำงานบนกระแสสลับความถี่สูง (AC) โดยทั่วไปจะอยู่ในช่วง 200 kHz ถึง 2 MHz ความถี่สูงนี้ใช้เพื่อลดความเสี่ยงต่อการเกิดไฟฟ้าช็อตต่อผู้ป่วยและทีมผ่าตัด เนื่องจากร่างกายมนุษย์มีความไวต่อกระแสความถี่สูงน้อยกว่า
หน่วยจ่ายไฟมีหน้าที่แปลงอินพุตไฟฟ้ามาตรฐาน (ปกติคือ 110V หรือ 220V AC) ให้เป็นเอาต์พุตความถี่สูงที่เหมาะสม นอกจากนี้ยังมีคุณลักษณะด้านความปลอดภัย เช่น การป้องกันกระแสไฟเกินและการต่อสายดินเพื่อป้องกันอันตรายจากไฟฟ้า นอกจากนี้ ESU สมัยใหม่จำนวนมากยังมีการตั้งค่าพลังงานที่ปรับได้ ช่วยให้ศัลยแพทย์สามารถควบคุมปริมาณพลังงานที่ส่งไปยังเนื้อเยื่อตามความต้องการการผ่าตัดเฉพาะ
เครื่องกำเนิดไฟฟ้า
เครื่องกำเนิดไฟฟ้าเป็นส่วนประกอบที่ผลิตกระแสไฟฟ้าความถี่สูงเพื่อใช้ในการตัดและจับตัวเป็นก้อน ประกอบด้วยชุดวงจรอิเล็กทรอนิกส์และส่วนประกอบที่สร้าง รูปร่าง และควบคุมรูปคลื่นไฟฟ้า เครื่องกำเนิดไฟฟ้าได้รับการออกแบบมาเพื่อสร้างรูปคลื่นประเภทต่างๆ โดยแต่ละรูปแบบมีลักษณะเฉพาะและการใช้งานเฉพาะของตัวเอง
- ตัดรูปคลื่น: รูปคลื่นการตัดเป็นรูปคลื่นพลังงานสูงต่อเนื่องกันซึ่งใช้ในการแบ่งเนื้อเยื่อ โดยทั่วไปจะมีแรงดันไฟฟ้าสูงสุดและระยะเวลาพัลส์สั้น ซึ่งช่วยให้ตัดได้อย่างแม่นยำโดยสร้างความเสียหายจากความร้อนต่อเนื้อเยื่อโดยรอบน้อยที่สุด
- รูปคลื่นการแข็งตัว: รูปคลื่นการแข็งตัวของเลือดเป็นรูปคลื่นพลังงานต่ำเป็นจังหวะซึ่งใช้ในการหยุดเลือดโดยทำให้เลือดแข็งตัว มีแรงดันไฟสูงสุดต่ำกว่าและมีระยะเวลาพัลส์นานกว่ารูปคลื่นของการตัด ซึ่งช่วยในการปิดผนึกหลอดเลือดโดยไม่ต้องตัดผ่าน
- ผสมผสานรูปคลื่น: รูปคลื่นแบบผสมคือการรวมกันของรูปคลื่นของการตัดและการแข็งตัวของเลือด ทำให้เกิดความสมดุลระหว่างการตัดและการห้ามเลือด มักใช้ในขั้นตอนที่ต้องใช้ทั้งการตัดและการแข็งตัวของเลือด เช่น ในการผ่าตัดผ่านกล้อง
Handpiece และอิเล็กโทรด
handpiece เป็นส่วนหนึ่งของ ESU ที่ศัลยแพทย์ถือและใช้เพื่อนำพลังงานไฟฟ้าไปใช้กับเนื้อเยื่อ มันเชื่อมต่อกับเครื่องกำเนิดไฟฟ้าด้วยสายเคเบิลและมีอิเล็กโทรดหนึ่งหรือหลายอันซึ่งเป็นองค์ประกอบที่เป็นสื่อกระแสไฟฟ้าที่สัมผัสกับเนื้อเยื่อ
- อิเล็กโทรดแบบโมโนโพลาร์: อิเล็กโทรดแบบโมโนโพลาร์เป็นอิเล็กโทรดประเภทที่ใช้กันมากที่สุดในการผ่าตัดด้วยไฟฟ้า ประกอบด้วยอิเล็กโทรดแบบแอคทีฟเดี่ยวซึ่งใช้ในการส่งพลังงานไฟฟ้าไปยังเนื้อเยื่อ และอิเล็กโทรดส่งกลับซึ่งวางอยู่บนร่างกายของผู้ป่วยเพื่อทำให้วงจรไฟฟ้าสมบูรณ์ อิเล็กโทรดโมโนโพลาร์มีจำหน่ายในรูปทรงและขนาดต่างๆ ขึ้นอยู่กับการใช้งานในการผ่าตัดโดยเฉพาะ
- ขั้วไฟฟ้าแบบไบโพลาร์: อิเล็กโทรดแบบไบโพลาร์ใช้ในสถานการณ์ที่จำเป็นต้องมีการแข็งตัวของเลือดอย่างแม่นยำ เช่น ในการผ่าตัดด้วยไมโครหรือเมื่อทำงานใกล้กับโครงสร้างที่บอบบาง ประกอบด้วยอิเล็กโทรดที่ใช้งานอยู่สองตัวที่วางอยู่ใกล้กัน เมื่อใช้กระแสไฟฟ้า มันจะไหลระหว่างอิเล็กโทรดทั้งสอง ทำให้เกิดบริเวณการจับตัวเป็นก้อนโดยไม่ส่งผลกระทบต่อเนื้อเยื่อโดยรอบ
กลับอิเล็กโทรด
อิเล็กโทรดส่งกลับหรือที่เรียกว่าอิเล็กโทรดกระจายตัวเป็นองค์ประกอบสำคัญของระบบ ESU โดยวางไว้บนร่างกายของผู้ป่วยเพื่อเป็นเส้นทางที่มีความต้านทานต่ำเพื่อให้กระแสไฟฟ้าไหลกลับไปยังเครื่องกำเนิดไฟฟ้า โดยทั่วไปอิเล็กโทรดส่งกลับจะเป็นแผ่นแบนขนาดใหญ่ที่วางอยู่บนบริเวณที่มีหลอดเลือดเพียงพอในร่างกายของผู้ป่วย เช่น ต้นขาหรือสะโพก
อิเล็กโทรดส่งกลับได้รับการออกแบบมาเพื่อกระจายกระแสไฟฟ้าอย่างสม่ำเสมอบนพื้นที่ผิวขนาดใหญ่ ซึ่งช่วยป้องกันการไหม้และการบาดเจ็บจากความร้อนอื่นๆ ที่ผิวหนังของผู้ป่วย นอกจากนี้ยังมีคุณสมบัติด้านความปลอดภัย เช่น การตรวจสอบอิมพีแดนซ์ ซึ่งจะแจ้งเตือนศัลยแพทย์หากเกิดปัญหากับการเชื่อมต่ออิเล็กโทรด หรือหากกระแสไฟฟ้าไม่ได้กระจายอย่างสม่ำเสมอ
แผงควบคุม
แผงควบคุมคืออินเทอร์เฟซที่ศัลยแพทย์ใช้งาน ESU โดยทั่วไปจะมีหน้าจอแสดงผลซึ่งแสดงการตั้งค่าปัจจุบันและสถานะของอุปกรณ์ และชุดปุ่มและปุ่มต่างๆ ที่ใช้ในการปรับกำลัง รูปคลื่น และพารามิเตอร์อื่นๆ
แผงควบคุมยังมีคุณลักษณะด้านความปลอดภัย เช่น สัญญาณเตือนและตัวบ่งชี้ ซึ่งจะแจ้งเตือนศัลยแพทย์หากมีปัญหากับอุปกรณ์ หรือหากผู้ป่วยมีความเสี่ยงต่อไฟฟ้าช็อต นอกจากนี้ ESU สมัยใหม่จำนวนมากยังมีการตั้งค่าที่ตั้งโปรแกรมได้ ซึ่งช่วยให้ศัลยแพทย์สามารถบันทึกและเรียกคืนการตั้งค่าเฉพาะสำหรับขั้นตอนการผ่าตัดที่แตกต่างกันได้
เครื่องประดับ
นอกจากส่วนประกอบหลักของ ESU แล้ว ยังมีอุปกรณ์เสริมอีกมากมายที่สามารถใช้เพื่อเสริมการทำงานและประสิทธิภาพของอุปกรณ์ได้ อุปกรณ์เสริมเหล่านี้ได้แก่:
- เครื่องดูดควัน: เครื่องอพยพควันเป็นอุปกรณ์ที่ใช้ในการกำจัดควันและควันที่เกิดขึ้นระหว่างการผ่าตัดด้วยไฟฟ้า ช่วยปรับปรุงทัศนวิสัยในด้านการผ่าตัดและลดความเสี่ยงของปัญหาระบบทางเดินหายใจให้กับทีมผ่าตัด
- สวิตช์เท้า: สวิตช์เท้าเป็นอุปกรณ์ที่ใช้แป้นเหยียบซึ่งช่วยให้ศัลยแพทย์ควบคุม ESU ได้โดยไม่ต้องใช้มือ มีประโยชน์อย่างยิ่งในขั้นตอนที่ศัลยแพทย์จำเป็นต้องรักษาสนามปลอดเชื้อ
- สายดินของผู้ป่วย: สายดินของผู้ป่วยคือสายเคเบิลที่ใช้เชื่อมต่อผู้ป่วยกับระบบ ESU ช่วยให้แน่ใจว่าผู้ป่วยได้รับการต่อสายดินอย่างเหมาะสมและลดความเสี่ยงจากไฟฟ้าช็อต
บทสรุป
โดยสรุป หน่วยผ่าตัดด้วยไฟฟ้าเป็นอุปกรณ์ที่ซับซ้อนและซับซ้อนซึ่งประกอบด้วยส่วนประกอบสำคัญหลายประการ โดยแต่ละส่วนมีหน้าที่และความสำคัญเฉพาะตัว แหล่งจ่ายไฟ เครื่องกำเนิดไฟฟ้า ด้ามจับหัวกรอฟัน อิเล็กโทรด อิเล็กโทรดส่งคืน แผงควบคุม และอุปกรณ์เสริมต่างๆ ล้วนทำงานร่วมกันเพื่อให้วิธีการที่ปลอดภัยและมีประสิทธิภาพในการตัดและแข็งตัวของเนื้อเยื่อในระหว่างขั้นตอนการผ่าตัด

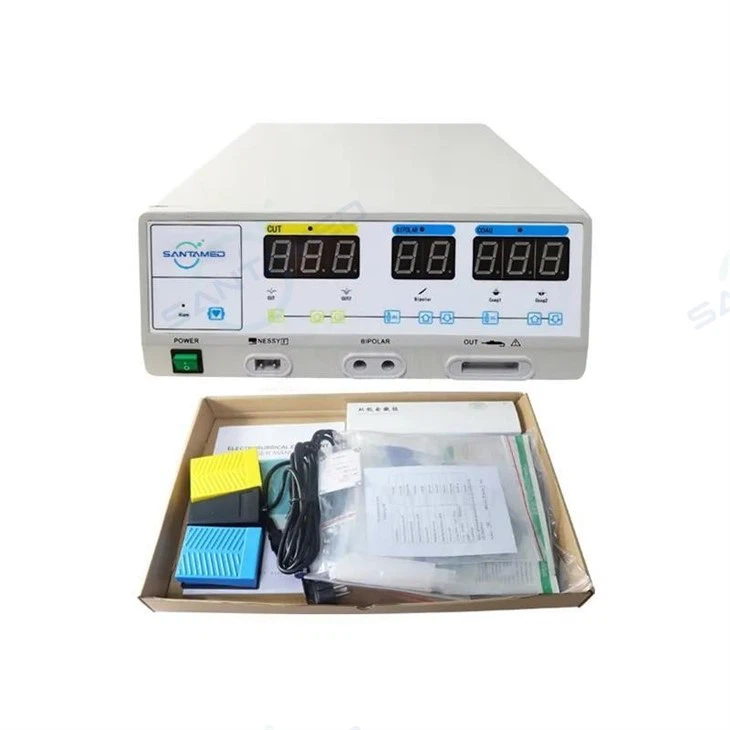

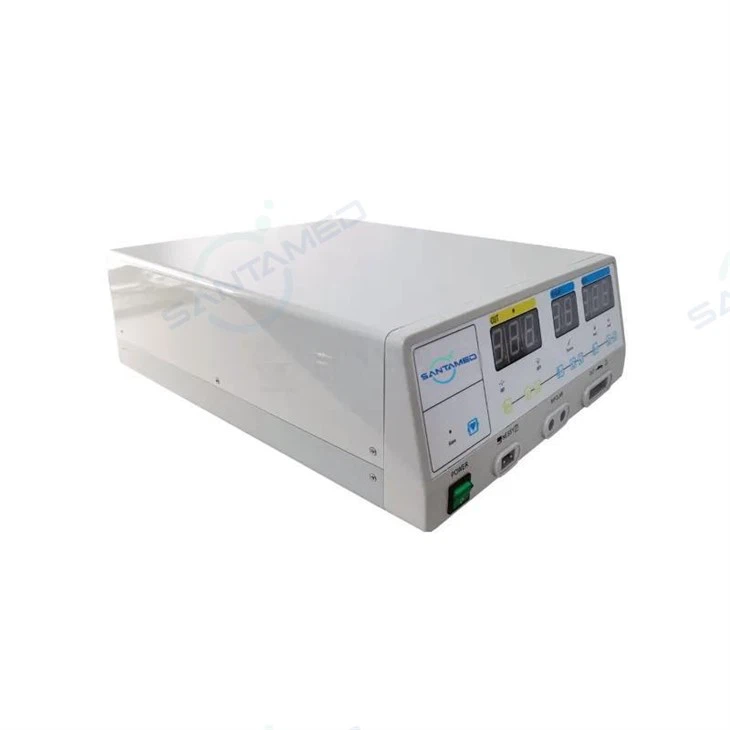

ในฐานะซัพพลายเออร์ของหน่วยผ่าตัดด้วยไฟฟ้า เรามุ่งมั่นที่จะมอบผลิตภัณฑ์คุณภาพสูงที่ตรงตามมาตรฐานความปลอดภัยและประสิทธิภาพสูงสุดแก่ลูกค้าของเรา ของเราหน่วยผ่าตัดด้วยไฟฟ้าความถี่สูงได้รับการออกแบบมาเพื่อให้การควบคุมที่แม่นยำและประสิทธิภาพการตัดและการแข็งตัวที่ยอดเยี่ยมในขณะที่ของเราอิเล็กโตรโตมและหน่วยกัดกร่อนไบโพลาร์สัตวแพทย์ได้รับการออกแบบมาโดยเฉพาะเพื่อใช้ในงานด้านสัตวแพทย์และงานพิเศษอื่นๆ
หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับหน่วยผ่าตัดด้วยไฟฟ้าของเรา หรือต้องการหารือเกี่ยวกับข้อกำหนดการผ่าตัดเฉพาะของคุณ โปรดอย่าลังเลที่จะติดต่อเรา ทีมผู้เชี่ยวชาญของเราพร้อมให้ข้อมูลโดยละเอียดและความช่วยเหลือแก่คุณ และเราหวังว่าจะมีโอกาสได้ร่วมงานกับคุณ
อ้างอิง
- สมิธ เจเอช และจอห์นสัน RM (2018) หลักการผ่าตัดด้วยไฟฟ้า ในเทคโนโลยีการผ่าตัด: หลักการและการปฏิบัติ (ฉบับที่ 6, หน้า 245-260) เอลส์เวียร์
- วิทยาลัยศัลยแพทย์อเมริกัน (2020). คู่มือความปลอดภัยในการผ่าตัด. ชิคาโก อิลลินอยส์: วิทยาลัยศัลยแพทย์อเมริกัน.
- คณะกรรมาธิการไฟฟ้าเทคนิคระหว่างประเทศ (2012) อุปกรณ์ไฟฟ้าทางการแพทย์ - ส่วนที่ 2-2: ข้อกำหนดเฉพาะเพื่อความปลอดภัยของอุปกรณ์ผ่าตัดความถี่สูงและอุปกรณ์เสริมความถี่สูง เจนีวา สวิตเซอร์แลนด์: คณะกรรมาธิการไฟฟ้าเทคนิคระหว่างประเทศ
